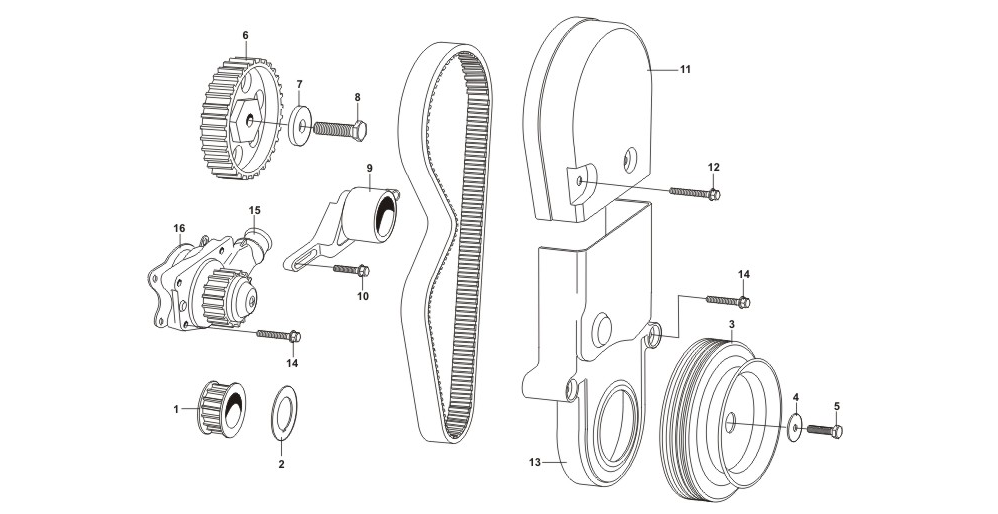

| Шкив и шестерни коленчатого вала, натяжитель ремня газораспределительного механизма (ГРМ) и водяной насос |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Шестерня ведущая | |||||||||||
| 480-1005051ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Шайба шестерни ведущей | |||||||||||
| 480-1005061 | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Шкив коленчатого вала | |||||||||||
| 477F-1005070 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Шайба шкива коленчатого вала | |||||||||||
| 480-1005081 | 5 | M | B | B | • | S | S | S | 1 | |||
| 5 | Болт крепления шкива коленчатого вала | |||||||||||
| А11-1005203 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Шестерня ведомая | |||||||||||
| 480Е-1006041ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Шайба шестерни ведомой | |||||||||||
| 480-1006042 | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Болт крепления шестерни ведомой | |||||||||||
| 480-1006043 | 5 | M | B | B | • | S | S | S | 1 | |||
| 9 | Натяжитель ремня ГРМ | |||||||||||
| 480-1007050 | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Болт крепления натяжителя ремня ГРМ | |||||||||||
| 480-1007072 | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Крышка ГРМ верхняя в сборе | |||||||||||
| 477F-1007110 | 5 | M | B | B | • | S | S | S | 1 | с эмблемой Chery | ||
| A13L-1007105 | 5 | M | B | B | • | S | S | S | 1 | c надписью "SOHC" | ||
| 12 | Болт крепления крышки ГРМ верхней | |||||||||||
| 480-1007131 | 5 | M | B | B | • | S | S | S | 2 | |||
| 13 | Крышка ГРМ нижняя | |||||||||||
| 477F-1007140 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Болт крепления насоса водяного и крышки ГРМ | |||||||||||
| 480-1007161 | 5 | M | B | B | • | S | S | S | 6 | |||
| 15 | Насос водяной в сборе | |||||||||||
| 477F-1307010 | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Прокладка насоса водяного | |||||||||||
| 477F-1307041 | 5 | M | B | B | • | S | S | S | 1 | |||
