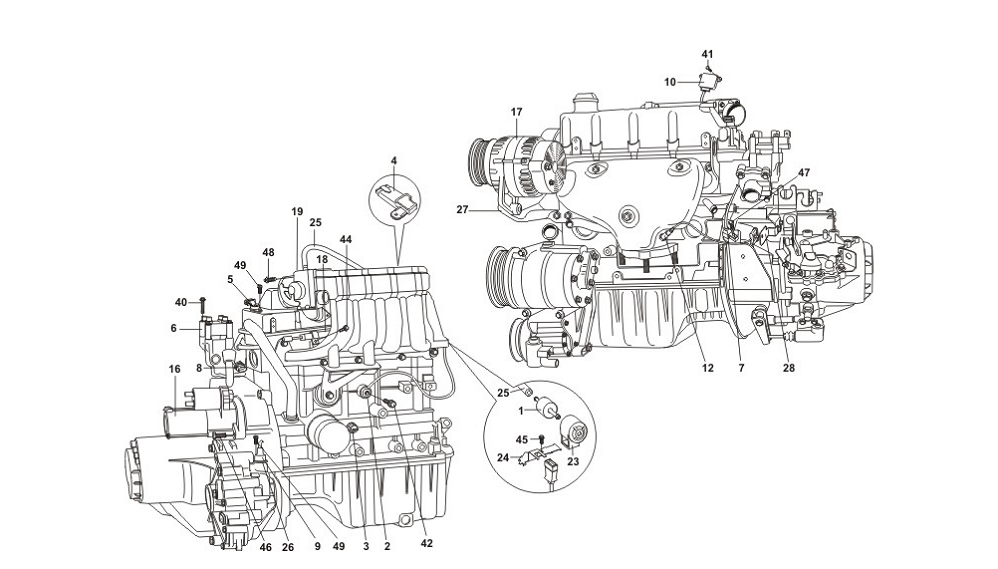

| Узлы систем двигателя |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Клапан продувки адсорбера | |||||||||||
| A11-1208210ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Датчик детонации | |||||||||||
| A21-3611031 | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Датчик давления масла | |||||||||||
| A11-3810011 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Датчик температуры и давления во впускном коллекторе (TMAP) | |||||||||||
| S12-3614021CA | 5 | M | B | B | • | S | S | S | 1 | |||
| 5 | Датчик фаз | |||||||||||
| A11-3611011 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Катушка зажигания | |||||||||||
| A11-3705110ЕА | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Датчик положения коленчатого вала | |||||||||||
| A11-1005120ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Датчик температуры охлаждающей жидкости | |||||||||||
| A11-3617011 | 5 | M | B | B | • | S | S | S | 1 | |||
| 9 | Датчик скорости | |||||||||||
| В11-3802020СА | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Датчик абсолютного давления | |||||||||||
| 480ED-1008060 | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Датчик кислорода | |||||||||||
| P11-1205110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Стартер | |||||||||||
| 477F -3708110 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Генератор | |||||||||||
| А15-3701110ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Рампа форсунок в сборе | |||||||||||
| 477F-1112001CA | 5 | M | B | B | • | S | S | S | 1 | |||
| 19 | Патрубок дроссельный | |||||||||||
| A21-1129010DA | 5 | M | B | B | • | S | S | S | 1 | |||
| 23 | Корпус клапана продувки адсорбера | |||||||||||
| А11-1208211 | 5 | M | B | B | • | S | S | S | 1 | |||
| 24 | Кронштейн клапана продувки | |||||||||||
| 477F-1130015 | 5 | M | B | B | • | S | S | S | 1 | |||
| 25 | Трубка клапана продувки адсорбера | |||||||||||
| А13-1208219 | 5 | M | B | B | • | S | S | S | 1 | |||
| 26 | Кронштейн датчика скорости | |||||||||||
| А11-3724861ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 27 | Кронштейн генератора | |||||||||||
| А15-3701118 | 5 | M | B | B | • | S | S | S | 1 | |||
| 28 | Кронштейн датчика кислорода | |||||||||||
| А13-3611063 | 5 | M | B | B | • | S | S | S | 1 | |||
| 40 | Болт крепления катушки зажигания | |||||||||||
| Q1840645 | 5 | M | B | B | • | S | S | S | 4 | |||
| 41 | Винт крепления датчика (абсолютного давления) | |||||||||||
| 480EE-1008045 | 5 | M | B | B | • | S | S | S | 1 | |||
| 42 | Болт крепления датчика детонации | |||||||||||
| 480ED-1002061 | 5 | M | B | B | • | S | S | S | 1 | |||
| 44 | Болт крепления рампы форсунок | |||||||||||
| 480E-1008053 | 5 | M | B | B | • | S | S | S | 2 | |||
| 45 | Болт крепления кронштейна клапана продувки | |||||||||||
| 480EE-1008081 | 5 | M | B | B | • | S | S | S | 1 | |||
| 46 | Болт (крепления стартера) | |||||||||||
| СQ1611035 | 5 | M | B | B | • | S | S | S | 2 | |||
| 47 | Болт (крепления датчика положения коленвала) | |||||||||||
| СQ1500616 | 5 | M | B | B | • | S | S | S | 1 | |||
| 48 | Болт крепления патрубка (дроссельной заслонки) | |||||||||||
| 480EE-1107053 | 5 | M | B | B | • | S | S | S | 4 | |||
| 49 | Болт | |||||||||||
| Q1840616 | 5 | M | B | B | • | S | S | S | 2 | |||
