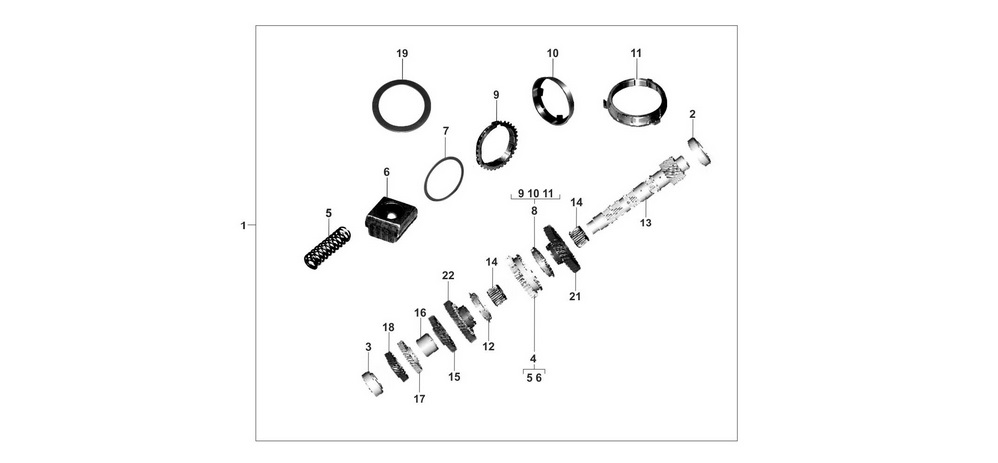

| Ведомый вал механической коробки передач |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Ведомый вал в сборе | |||||||||||
| 515MHC-1701400 | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Подшипник ведомого вала передний | |||||||||||
| 513MHA-1701402 | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Подшипник ведомого вала задний | |||||||||||
| 513MHA-1701409 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Синхронизатор 1-й и 2-й передач в сборе | |||||||||||
| 513MHA-1701420BA | 5 | M | B | B | • | S | S | S | 1 | 105Х105Х35 mm | ||
| 5 | Пружина синхронизатора 1-й и 2-й передач | |||||||||||
| 015311236AC | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Сухарь синхронизатора 1-й и 2-й передач | |||||||||||
| 015311240AC | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Кольцо упорное | |||||||||||
| 513MHA-1701432 | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Кольцо синхронизатора 1-й передачи в сборе | |||||||||||
| 513MHA-1701440 | 5 | M | B | B | • | S | S | S | 1 | |||
| 9 | Наружное кольцо синхронизатора | |||||||||||
| QR513MHA-1701423 | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Основание кольца синхронизатора | |||||||||||
| QR513MHA-1701424 | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Внутреннее кольцо синхронизатора | |||||||||||
| QR513MHA-1701425 | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Кольцо синхронизатора 2-й передачи | |||||||||||
| 513MHA-1701450 | 5 | M | B | B | • | S | S | S | 1 | 30Х15Х15 ММ | ||
| 13 | Ведомый вал | |||||||||||
| 515MHC-1701401 | 5 | M | B | B | • | S | S | S | 1 | 235Х55Х55 ММ | ||
| 14 | Игольчатый подшипник 1-й и 2-й передач | |||||||||||
| QR513MHA-1701403 | 5 | M | B | B | • | S | S | S | 2 | |||
| 15 | Шестерня 3-й передачи | |||||||||||
| QR513MHA-1701404 | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Втулка шестерни | |||||||||||
| QR513MHA-1701405 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Шестерня 4-й передачи | |||||||||||
| QR513MHA-1701406 | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Шестерня 5-й передачи | |||||||||||
| QR513MHA-1701407 | 5 | M | B | B | • | S | S | S | 1 | |||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| QR513MHA-1701408AA | 5 | M | B | B | • | S | S | S | 1 | |||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| 513MHA-1701408AA | 5 | M | B | B | • | S | S | S | 1 | РЕГУЛИРОВОЧНАЯ 1,13 ММ | ||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| QR513MHA-1701408AB | 5 | M | B | B | • | S | S | S | 1 | РЕГУЛИРОВОЧНАЯ 1,21 ММ | ||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| QR513MHA-1701408AC | 5 | M | B | B | • | S | S | S | 1 | РЕГУЛИРОВОЧНАЯ 1,29 ММ | ||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| QR513MHA-1701408AD | 5 | M | B | B | • | S | S | S | 1 | РЕГУЛИРОВОЧНАЯ 1,37 ММ | ||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| QR513MHA-1701408AE | 5 | M | B | B | • | S | S | S | 1 | РЕГУЛИРОВОЧНАЯ 1,45 ММ | ||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| QR513MHA-1701408AF | 5 | M | B | B | • | S | S | S | 1 | РЕГУЛИРОВОЧНАЯ 1,53 ММ | ||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| QR513MHA-1701408AG | 5 | M | B | B | • | S | S | S | 1 | РЕГУЛИРОВОЧНАЯ 1,61 ММ | ||
| 19 | Шайба заднего подшипника ведомого вала | |||||||||||
| 513MHA-1701408AH | 5 | M | B | B | • | S | S | S | 1 | РЕГУЛИРОВОЧНАЯ 1,69 ММ | ||
| 21 | Шестерня 1-й передачи | |||||||||||
| QR513MHA-1701410 | 5 | M | B | B | • | S | S | S | 1 | |||
| 22 | Шестерня 2-й передачи | |||||||||||
| QR513MHA-1701430 | 5 | M | B | B | • | S | S | S | 1 | |||
