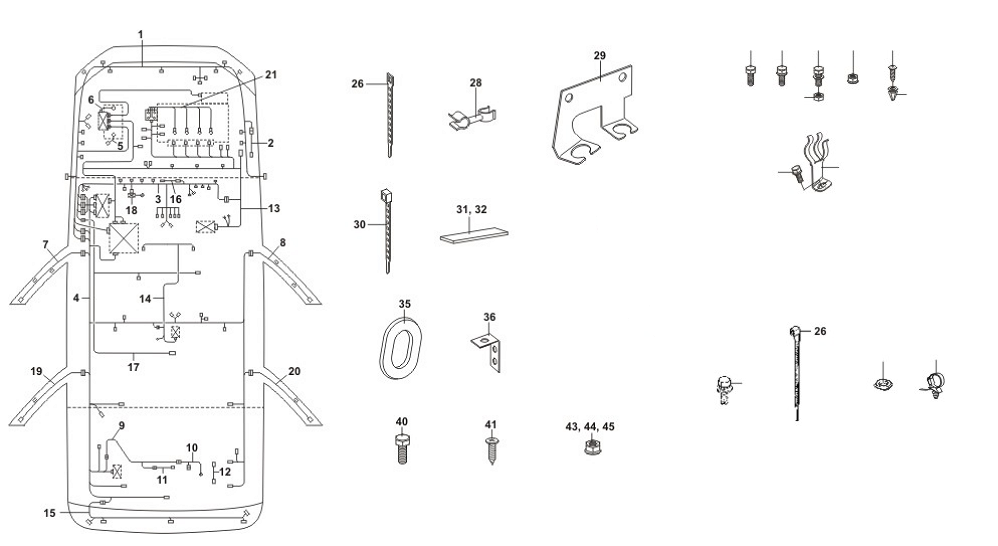

| Жгуты проводов |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Жгут проводов моторного отсека в сборе | |||||||||||
| A13-3724010FB | 5 | M | B | • | • | • | S | S | 1 | |||
| A13-3724010LC | 5 | M | B | • | • | S | • | • | 1 | |||
| J15-3724010FВ | 5 | M | • | B | • | • | S | S | 1 | |||
| J15-3724010LC | 5 | M | • | B | • | S | • | • | 1 | |||
| 2 | Жгут проводов бачка омывателя в сборе | |||||||||||
| A13-3724015LC | 5 | M | B | • | • | S* | • | • | 1 | * - только для AF6854-10,-13 | ||
| A13-3724015 | 5 | M | B | • | • | S* | S | S | 1 | * - только для AF6854-11,-12 | ||
| J15-3724015 | 5 | M | • | B | • | S | S | S | 1 | |||
| 3 | Жгут проводов панели приборов в сборе | |||||||||||
| A13-3724030LB | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Жгут проводов пола в сборе | |||||||||||
| A13-3724050ВА | 5 | M | B | • | • | S | • | • | 1 | |||
| A13-3724050LB | 5 | M | B | • | • | • | S | S | 1 | |||
| J15-3724050LB | 5 | M | • | B | • | S | S | S | 1 | |||
| 5 | Жгут проводов АКБ "-" в сборе | |||||||||||
| A13-3724040 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Жгут проводов АКБ "+" в сборе | |||||||||||
| A13-3724110FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Жгут проводов передней левой двери в сборе | |||||||||||
| A13-3724070 | 5 | M | B | B | • | S* | S | S | 1 | * - только для AF6854-11,-12 и AF4854-11,-12 | ||
| A13-3724070BA | 5 | M | B | B | • | S* | • | • | 1 | * - только для AF6854-10,-13 и AF4854-10,-13 | ||
| 8 | Жгут проводов передней правой двери в сборе | |||||||||||
| A13-3724080 | 5 | M | B | B | • | S* | S | S | 1 | * - только для AF6854-11,-12 и AF4854-11,-12 | ||
| A13-3724080BA | 5 | M | B | B | • | S* | • | • | 1 | * - только для AF6854-10,-13 и AF4854-10,-13 | ||
| 9 | Жгут проводов двери задка в сборе | |||||||||||
| A13-3724160 | 5 | M | B | • | • | S | S | S | 1 | |||
| J15-3724160 | 5 | M | • | B | • | S | S | S | 1 | |||
| 10 | Жгут проводов переходной в сборе | |||||||||||
| A13-3724163 | 5 | M | B | • | • | S | S | S | 1 | |||
| J15-3724163 | 5 | M | • | B | • | S | S | S | 1 | |||
| 11 | Жгут проводов обогрева стекла "+" | |||||||||||
| A13-3724164 | 5 | M | B | • | • | S | S | S | 1 | |||
| 12 | Жгут проводов обогрева стекла "-" | |||||||||||
| A13-3724165 | 5 | M | B | • | • | S | S | S | 1 | |||
| 13 | Жгут проводов управления двигателем в сборе | |||||||||||
| A13-3724180FЕ | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Жгут проводов подушки безопасности в сборе | |||||||||||
| A13-3724310 | 5 | M | B | B | • | • | S | S | 1 | |||
| A13-3724310BB | 5 | M | B | B | • | S | • | • | 1 | |||
| 15 | Жгут проводов заднего буфера в сборе | |||||||||||
| A13-3724320 | 5 | M | B | • | • | • | S | S | 1 | |||
| J15-3724320 | 5 | M | • | B | • | S | S | S | 1 | |||
| 16 | Жгут проводов индикатора сигнализации в сборе | |||||||||||
| A13-3724031 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Жгут проводов крыши в сборе | |||||||||||
| A13-3724370ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Жгут проводов иммобилайзера | |||||||||||
| A11-1208210ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 19 | Жгут проводов задней левой двери в сборе /th> | |||||||||||
| A13-3724510 | 5 | M | B | B | • | S* | S | S | 1 | * - только для AF6854-11,-12 и AF4854-11,-12 | ||
| A13-3724510BA | 5 | M | B | B | • | S* | • | • | 1 | * - только для AF6854-10,-13 и AF4854-10,-13 | ||
| 21 | Жгут высоковольтных проводов в сборе | |||||||||||
| 477F-3707170BA | 5 | M | B | B | • | S | S | S | 1 | |||
| - | Провод СЗ к 1-му цилиндру | |||||||||||
| 477F-3707130 | 5 | M | B | B | • | S | S | S | 1 | Входит в жгут проводов 477F-3707170BA, п.21 | ||
| - | Провод СЗ к 2-му цилиндру | |||||||||||
| 477F-3707140 | 5 | M | B | B | • | S | S | S | 1 | Входит в жгут проводов 477F-3707170BA, п.21 | ||
| - | Провод СЗ к 3-му цилиндру | |||||||||||
| 477F-3707150 | 5 | M | B | B | • | S | S | S | 1 | Входит в жгут проводов 477F-3707170BA, п.21 | ||
| - | Провод СЗ к 4-му цилиндру | |||||||||||
| 477F-3707160 | 5 | M | B | B | • | S | S | S | 1 | Входит в жгут проводов 477F-3707170BA, п.21 | ||
| - | Клипса проводов | |||||||||||
| 477F-3707171 | 5 | M | B | B | • | S | S | S | 1 | Входит в жгут проводов 477F-3707170BA, п.21 | ||
| 477F-3707172 | 5 | M | B | B | • | S | S | S | 1 | Входит в жгут проводов 477F-3707170BA, п.21 | ||
| 477F-3707173 | 5 | M | B | B | • | S | S | S | 1 | Входит в жгут проводов 477F-3707170BA, п.21 | ||
| 26 | Хомут крепления жгута проводов | |||||||||||
| А15-3724118 | 5 | M | B | B | • | S | S | S | 1 | |||
| 28 | Зажим переднего левого тормозного шланга | |||||||||||
| A11-3506025 | 5 | M | B | B | • | S | S | S | 2 | |||
| 29 | Кронштейн кабеля АБС передний | |||||||||||
| A11-3550155 | 5 | M | B | B | • | S | S | S | LH | -* | *- 1 шт. см. рис. 2.2 | |
| A11-3550156 | 5 | M | B | B | • | S | S | S | RH | -* | *- 1 шт. см. рис. 2.2; показан на рисунке | |
| 30 | Хомут крепления жгута проводов | |||||||||||
| A11-3724111 | 5 | M | B | B | • | S | • | • | 8 | |||
| 5 | M | B | B | • | • | S | S | 10 | ||||
| 31 | Лента поролоновая | |||||||||||
| A11-3724311 | 5 | M | B | B | • | S | S | S | 4 | |||
| 32 | Уплотнитель | |||||||||||
| A11-1208210ВА | 5 | M | B | B | • | S | S | S | 4(2*) | * - только для AF6854-10,-11,-12,-13 | ||
| 35 | Уплотнитель | |||||||||||
| A13-3724071 | 5 | M | B | B | • | S | S | S | 2 | |||
| 36 | Кронштейн крепления кабеля двигателя | |||||||||||
| A13-3724181 | 5 | M | B | B | • | S | S | S | 2 | |||
| 40 | Болт М6х16 | |||||||||||
| Q1840616 | 5 | M | B | B | • | S | S | S | 3 | S=10 | ||
| 41 | Винт самонарезающий | |||||||||||
| Q2714813 | 5 | M | B | B | • | S | S | S | 2 | |||
| 43 | Гайка М6 | |||||||||||
| Q32006 | 5 | M | B | B | • | S | S | S | 32 | S=10 | ||
| 44 | Гайка М8х1,25 | |||||||||||
| Q32008 | 5 | M | B | B | • | S | S | S | 2 | S=12 | ||
| 45 | Гайка М8х1,25 | |||||||||||
| CQ34008 | 5 | M | B | B | • | S | S | S | 2 | S=12 | ||
| - | Зажим для трубки | |||||||||||
| A11-1208210ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| - | Кронштейн жгута проводов аккумуляторного "+" | |||||||||||
| A11-1208210ВА | 5 | M | B | B | • | S | S | S | 1 | |||
