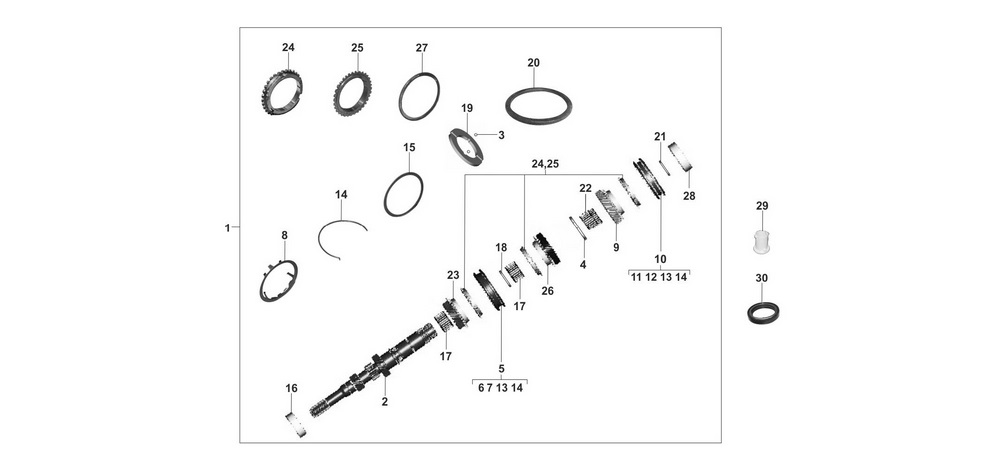

| Ведущий вал механической коробки передач |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Ведущий вал в сборе | |||||||||||
| 513MHA-1701300 | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Ведущий вал | |||||||||||
| 513MHA-1701301BA | 5 | M | B | B | • | S | S | S | 1 | 300Х50Х50 ММ | ||
| 3 | Стальной шарик | |||||||||||
| 513MHA-1701306 | 5 | M | B | B | • | S | S | S | 2 | Ø2,49 ММ | ||
| 4 | Зажим | |||||||||||
| 513MHA-1701307BA | 5 | M | B | B | • | S | S | S | 1 | 250Х15Х2,53 ММ | ||
| 5 | Синхронизатор 3-й и 4-й передач в сборе | |||||||||||
| 513MHA-1701320BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Ступица синхронизатора 3-й и 4-й передач | |||||||||||
| 513MHA-1701321AB | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Втулка синхронизатора 3-й и 4-й передач | |||||||||||
| 513MHA-1701322BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Направляющая рамка | |||||||||||
| 513MHA-1701326 | 5 | M | B | B | • | S | S | S | 1 | |||
| 9 | Шестерня 5-й передачи | |||||||||||
| 513MHA-1701340BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Синхронизатор 5-й передачи в сборе | |||||||||||
| 513MHA-1701350 | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Синхронизатор 5-й передачи в сборе | |||||||||||
| 513MHA-1701350BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Ступица синхронизатора 5-й передачи | |||||||||||
| 513MHA-1701351 | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Втулка синхронизатора 5-й передачи | |||||||||||
| 513MHA-1701352BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 13 | Сухарь синхронизатора | |||||||||||
| 513MHA-1701324 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Зажим синхронизатора | |||||||||||
| QR513MHA-1701323 | 5 | M | B | B | • | S | S | S | 1 | |||
| 15 | Кольцо упорное | |||||||||||
| 513MHA-1701432 | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Подшипник ведущего вала передний | |||||||||||
| QR513MHA-1701302 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Игольчатый подшипник 3-й и 4-й передач | |||||||||||
| QR513MHA-1701303 | 5 | M | B | B | • | S | S | S | 2 | |||
| 18 | Кольцо стопорное переднее | |||||||||||
| QR513MHA-1701304AA | 5 | M | B | B | • | S | S | S | 1 | 2,46 ММ | ||
| 18 | Кольцо стопорное переднее | |||||||||||
| QR513MHA-1701304AB | 5 | M | B | B | • | S | S | S | 1 | 2,49 ММ | ||
| 18 | Кольцо стопорное переднее | |||||||||||
| QR513MHA-1701304AC | 5 | M | B | B | • | S | S | S | 1 | |||
| 18 | Кольцо стопорное переднее | |||||||||||
| QR513MHA-1701304AD | 5 | M | B | B | • | S | S | S | 1 | |||
| 19 | Удерживающая пластина | |||||||||||
| QR513MHA-1701305AA | 5 | M | B | B | • | S | S | S | 2 | 2,96 ММ | ||
| 19 | Удерживающая пластина | |||||||||||
| QR513MHA-1701305AB | 5 | M | B | B | • | S | S | S | 2 | 2,98 ММ | ||
| 20 | Зажим удерживающей пластины | |||||||||||
| QR513MHA-1701307 | 5 | M | B | B | • | S | S | S | 1 | 15Х15Х2 ММ | ||
| 21 | Кольцо стопорное заднее | |||||||||||
| QR513MHA-1701308AA | 5 | M | B | B | • | S | S | S | 1 | 2, 37 ММ | ||
| 21 | Кольцо стопорное заднее | |||||||||||
| QR513MHA-1701308AB | 5 | M | B | B | • | S | S | S | 1 | 2, 41 ММ | ||
| 21 | Кольцо стопорное заднее | |||||||||||
| QR513MHA-1701308AC | 5 | M | B | B | • | S | S | S | 1 | 2, 45 ММ | ||
| 21 | Кольцо стопорное заднее | |||||||||||
| QR513MHA-1701308AD | 5 | M | B | B | • | S | S | S | 1 | 2, 49 ММ | ||
| 21 | Кольцо стопорное заднее | |||||||||||
| QR513MHA-1701308AE | 5 | M | B | B | • | S | S | S | 1 | 2, 53 ММ | ||
| 21 | Кольцо стопорное заднее | |||||||||||
| QR513MHA-1701308AF | 5 | M | B | B | • | S | S | S | 1 | 2, 57 ММ | ||
| 21 | Кольцо стопорное заднее | |||||||||||
| QR513MHA-1701308AG | 5 | M | B | B | • | S | S | S | 1 | 2, 61 ММ | ||
| 21 | Кольцо стопорное заднее | |||||||||||
| QR513MHA-1701308AH | 5 | M | B | B | • | S | S | S | 1 | 2, 65 ММ | ||
| 22 | Игольчатый подшипник 5-й передачи | |||||||||||
| QR513MHA-1701309 | 5 | M | B | B | • | S | S | S | 1 | |||
| 23 | Шестерня 3-й передачи | |||||||||||
| QR513MHA-1701310 | 5 | M | B | B | • | S | S | S | 1 | |||
| 24 | Кольцо синхронизатора 3-й, 4-й и 5-й передач | |||||||||||
| QR513MHA-1701325 | 5 | M | B | B | • | S | S | S | 2 | |||
| 25 | Кольцо синхронизатора 3-й и 5-й передач | |||||||||||
| 513MHA-1701327 | 5 | M | B | B | • | S | S | S | 1 | 90Х35Х30 ММ | ||
| 26 | Шестерня 4-й передачи | |||||||||||
| QR513MHA-1701330 | 5 | M | B | B | • | S | S | S | 1 | |||
| 27 | Шайба подшипника ведущего вала | |||||||||||
| QR513MHA-1701353AA | 5 | M | B | B | • | S | S | S | 1 | 1,00 ММ | ||
| 27 | Шайба подшипника ведущего вала | |||||||||||
| QR513MHA-1701353AB | 5 | M | B | B | • | S | S | S | 1 | 1,05 ММ | ||
| 27 | Шайба подшипника ведущего вала | |||||||||||
| QR513MHA-1701353AC | 5 | M | B | B | • | S | S | S | 1 | 1,10 ММ | ||
| 27 | Шайба подшипника ведущего вала | |||||||||||
| QR513MHA-1701353AD | 5 | M | B | B | • | S | S | S | 1 | 1,15 ММ | ||
| 27 | Шайба подшипника ведущего вала | |||||||||||
| QR513MHA-1701353AE | 5 | M | B | B | • | S | S | S | 1 | 1,20 ММ | ||
| 27 | Шайба подшипника ведущего вала | |||||||||||
| QR513MHA-1701353AF | 5 | M | B | B | • | S | S | S | 1 | 1,25 ММ | ||
| 27 | Шайба подшипника ведущего вала | |||||||||||
| QR513MHA-1701353AG | 5 | M | B | B | • | S | S | S | 1 | 1,30 ММ | ||
| 27 | Шайба подшипника ведущего вала | |||||||||||
| QR513MHA-1701353AH | 5 | M | B | B | • | S | S | S | 1 | 1,35 ММ | ||
| 28 | Подшипник ведущего вала задний | |||||||||||
| QR523-1701411 | 5 | M | B | B | • | S | S | S | 1 | |||
| 29 | Втулка | |||||||||||
| QR513MHA-1701202 | 5 | M | B | B | • | S | S | S | 1 | |||
| 30 | Сальник | |||||||||||
| QR523-1701206 | 5 | M | B | B | • | S | S | S | 1 | 35Х25Х6 ММ | ||
