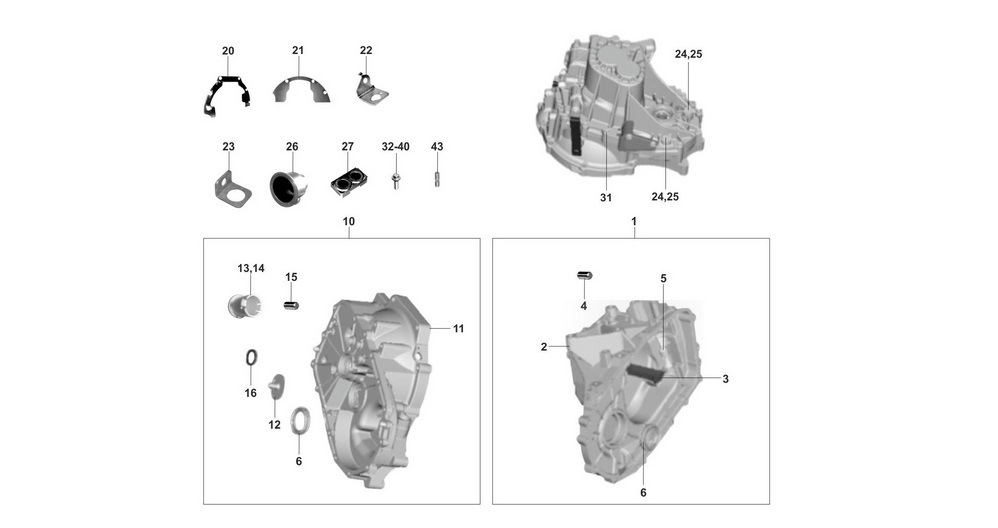

| Детали механической коробки передач |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Картер коробки передач в сборе | |||||||||||
| 515MHA-1701100CA | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Картер коробки передач | |||||||||||
| 515MHA-1701101CA | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Картер коробки передач | |||||||||||
| 515MHA-1701101FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | Маслосливная трубка | |||||||||||
| 515MHA-1701105 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Штифт | |||||||||||
| Q5210510 | 5 | M | B | B | • | S | S | S | 2 | Ø5Х10 | ||
| 5 | Подшипник | |||||||||||
| QR519MHA-1702522 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Сальник дифференциала | |||||||||||
| QR523-1701203 | 5 | M | B | B | • | S | S | S | 2 | Ø56ХØ40Х9 | ||
| 10 | Картер сцепления в сборе | |||||||||||
| 515MHA-1701200 | 5 | M | B | B | • | S | S | S | 1 | |||
| 11 | Картер сцепления | |||||||||||
| 515MHA-1701201FA | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Трубка масляная | |||||||||||
| 513MHA-1701205 | 5 | M | B | B | • | S | S | S | 1 | |||
| 13 | Втулка | |||||||||||
| 513MHA-1701202 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Втулка | |||||||||||
| QR513MHA-1701202 | 5 | M | B | B | • | S | S | S | 2 | |||
| 15 | Штифт | |||||||||||
| Q5211020 | 5 | M | B | B | • | S | S | S | 2 | Ø10Х20 | ||
| 16 | Сальник ведущего вала | |||||||||||
| QR523-1701206 | 5 | M | B | B | • | S | S | S | 1 | Ø35ХØ25Х6 | ||
| 20 | Прокладка верхняя | |||||||||||
| A11-1700111 | 5 | M | B | B | • | S | S | S | 1 | |||
| 21 | Прокладка нижняя | |||||||||||
| A11-1700113BA | 5 | M | B | B | • | S | S | S | 1 | |||
| 22 | Кронштейн | |||||||||||
| A15-1602043 | 5 | M | B | B | • | S | S | S | 1 | |||
| 23 | Скоба | |||||||||||
| QR519MHA-1703521 | 5 | M | B | B | • | S | S | S | 1 | |||
| 24 | Пробка слива масла | |||||||||||
| QR523-1701102 | 5 | M | B | B | • | S | S | S | 2 | |||
| 25 | Шайба пробки слива масла | |||||||||||
| QR523-1701103 | 5 | M | B | B | • | S | S | S | 2 | |||
| 26 | Пробка | |||||||||||
| QR523-1701204 | 5 | M | B | B | • | S | S | S | 2 | |||
| 27 | Магнит | |||||||||||
| QR523-1701220 | 5 | M | B | B | • | S | S | S | 2 | |||
| 31 | Болт крепления картеров сцепления и коробки передач с шайбой | |||||||||||
| Q1860845 | 5 | M | B | B | • | S | S | S | 10 | |||
| 32 | Болт с шайбой | |||||||||||
| FQ185C1050T1F3A | 5 | M | B | B | • | S | S | S | 1 | |||
| 33 | Болт с шайбой | |||||||||||
| Q1840820 | 5 | M | B | B | • | S | S | S | 4 | М8 | ||
| 25 | Шайба пробки слива масла | |||||||||||
| QR523-1701103 | 5 | M | B | B | • | S | S | S | 2 | |||
| 34 | Болт с шайбой | |||||||||||
| Q1840820T1F2 | 5 | M | B | B | • | S | S | S | 2 | |||
| 35 | Болт с шайбой | |||||||||||
| Q1840825 | 5 | M | B | B | • | S | S | S | 1 | M8 | ||
| 36 | Болт с шайбой | |||||||||||
| Q1841035 | 5 | M | B | B | • | S | S | S | 1 | M10 | ||
| 37 | Болт с шайбой | |||||||||||
| Q1841040 | 5 | M | B | B | • | S | S | S | 1 | M10 | ||
| 38 | Болт с шайбой | |||||||||||
| Q1841045 | 5 | M | B | B | • | S | S | S | 1 | M10 | ||
| 39 | Болт с шайбой | |||||||||||
| Q1860840 | 5 | M | B | B | • | S | S | S | 5 | |||
| 40 | Болт с шайбой | |||||||||||
| QR519MHA-1703522 | 5 | M | B | B | • | S | S | S | 1 | |||
| 43 | Шпилька | |||||||||||
| Q1241026 | 5 | M | B | B | • | S | S | S | 1 | |||
