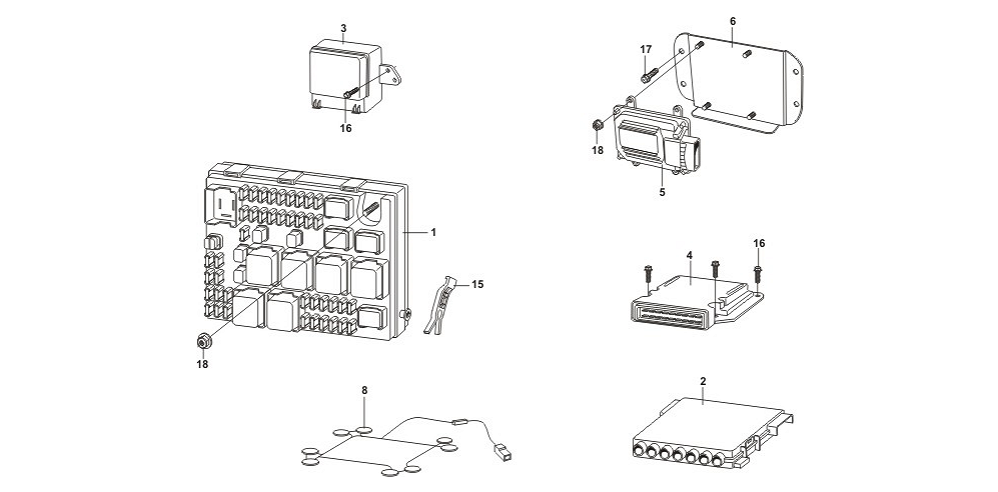

| Блоки управления системы электрооборудования и подушками безопасности |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Блок реле и предохранителей в сборе | |||||||||||
| A13-3723010 | 5 | M | B | B | • | S | S | S | 1 | |||
| 2 | Блок предохранителей в сборе | |||||||||||
| A13-3723060 | 5 | M | B | B | • | S | S | S | 1 | |||
| 3 | блок управления иммобилайзером | |||||||||||
| М12-3600020 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Блок управления подушками безопасности | |||||||||||
| A13-3606010 | 5 | M | B | B | • | • | S | S | 1 | |||
| A13-3606010DA | 5 | M | B | B | • | S | • | • | ||||
| 5 | Блок управления двигателем (BOSCH) | |||||||||||
| A13-3605010СА | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Кронштейн блока управления двигателем | |||||||||||
| A13-3605015ВА | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Датчик ремня безопасности | |||||||||||
| А13-6900020 | 5 | M | B | B | • | S | S | S | -* | * - 1 шт. см. рис. 5.21 | ||
| 15 | Хомут-прищепка | |||||||||||
| А11-3723013 | 5 | M | B | B | • | S | S | S | 2 | |||
| 16 | Болт М6х16 | |||||||||||
| Q1840616 | 5 | M | B | B | • | S | S | S | 4 | S=10 | ||
| 17 | Болт М6 с фланцем и буртиком | |||||||||||
| A13-3723010 | 5 | M | B | B | • | S | S | S | 3 | S=10 | ||
| 18 | Гайка М6х1 с буртиком | |||||||||||
| Q32006 | 5 | M | B | B | • | S | S | S | 6 | S=10 | ||
