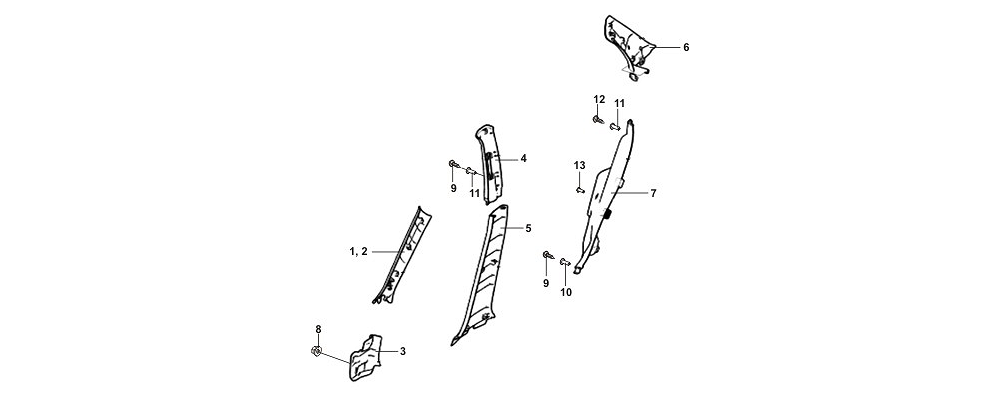

Обивка стоек салона |
---|
Вз. | № позиции и детали | Наименование детали | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
Кузов | Уровень | |||||||||||
N | H | F | BASIC | COMFORT | LUXURY | |||||||
1 | Обивка передней верхней стойки с громкоговорителем в сборе | |||||||||||
А13-7909019 | 5 | M | B | B | • | • | • | S | LH | 1 | Вкл. дет. поз. 2 (табл. 5.13), дет. поз. 3 (табл. 1.9) | |
А13-7909018 | 5 | M | B | B | • | • | • | S | RH | 1 | ||
2 | Обивка передней верхней стойки в сборе | |||||||||||
А13-5402020DA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
А13-5402010DA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
3 | Обивка передней стойки нижняя в сборе | |||||||||||
А13L-5402030 | 5 | M | B | B | • | S | S | S | LH | 1 | ||
А13L-5402040 | 5 | M | B | B | • | S | S | S | RH | 1 | ||
4 | Обивка средней стойки верхней в сборе | |||||||||||
А13-5402050DA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
А13-5402060DA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
5 | Обивка средней стойки нижней в сборе | |||||||||||
А13-5402070DA | 5 | M | B | B | • | S | S | S | LH | 1 | ||
А13-5402080DA | 5 | M | B | B | • | S | S | S | RH | 1 | ||
6 | Обивка задней стойки в сборе | |||||||||||
А13-5402090DA | 5 | M | B | • | • | S | S | S | LH | 1 | ||
А13-5402100DA | 5 | M | B | • | • | S | S | S | RH | 1 | ||
J15-5402090DA | 5 | M | • | B | • | S | S | S | LH | 1 | ||
J15-5402100DA | 5 | M | • | B | • | S | S | S | RH | 1 | ||
7 | Обивка арки заднего колеса передняя в сборе | |||||||||||
А13-5402110DA | 5 | M | B | • | • | S | S | S | LH | 1 | ||
А13-5402120DA | 5 | M | B | • | • | S | S | S | RH | 1 | ||
J15-5402110DA | 5 | M | • | B | • | S | S | S | LH | 1 | ||
J15-5402120DA | 5 | M | • | B | • | S | S | S | RH | 1 | ||
8 | Гайка с буртиком | |||||||||||
Q32005 | 5 | M | B | B | • | S | S | S | 2 | |||
9 | Винт самонарезающий | |||||||||||
Q2734816 | 5 | M | B | B | • | S | S | S | 6 | |||
10 | Втулка винта | |||||||||||
S11-3102029 | 5 | M | B | B | • | S | S | S | 2 | |||
11 | Втулка пистона | |||||||||||
А11-2804513 | 5 | M | B | B | • | S | S | S | 6 | |||
12 | Винт | |||||||||||
N90277601 | 5 | M | B | B | • | S | S | S | 2 | |||
13 | Пистон | |||||||||||
А11-5402095 | 5 | M | B | B | • | S | S | S | 4 |
