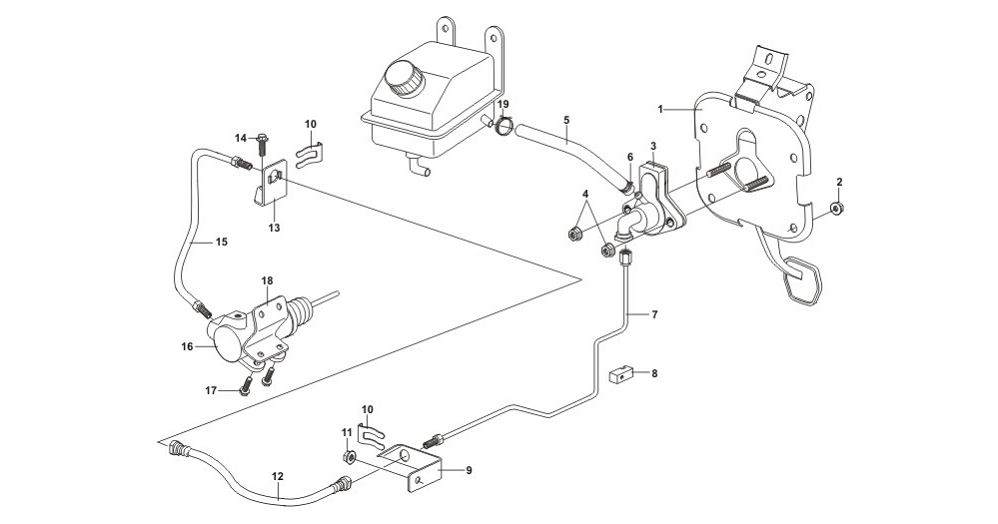

| Гидропривод сцепления |
|---|
| Вз. | № позиции и детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дв. | КП | Модель | ЛП | Кол. | Примечание | |||||||
| Кузов | Уровень | |||||||||||
| N | H | F | BASIC | COMFORT | LUXURY | |||||||
| 1 | Педаль привода сцепления в сборе | |||||||||||
| A13-1602010 | 5 | M | B | B | • | S | S | S | 1 | |||
| - | Ограничитель педали сцепления | |||||||||||
| A13-1602021 | 5 | M | B | B | • | S | S | S | - | Входит в узел A13-1602010 | ||
| A13-1602061 | 5 | M | B | B | • | S | S | S | - | |||
| - | Пружина возвратная | |||||||||||
| A13-1602062 | 5 | M | B | B | • | S | S | S | - | Входит в узел A13-1602010 | ||
| - | Ось возвратной пружины | |||||||||||
| A13-1602063 | 5 | M | B | B | • | S | S | S | - | Входит в узел A13-1602010 | ||
| - | Шайба стопорная | |||||||||||
| A13-1602064 | 5 | M | B | B | • | S | S | S | - | Входит в узел A13-1602010 | ||
| 2 | Гайка М8х1,25 | |||||||||||
| Q32008 | 5 | M | B | B | • | S | S | S | 5 | |||
| 3 | Цилиндр сцепления главный в сборе | |||||||||||
| В22-1608010 | 5 | M | B | B | • | S | S | S | 1 | |||
| 4 | Гайка М8х1,25 | |||||||||||
| CQ32608 | 5 | M | B | B | • | S | S | S | 2 | |||
| 5 | Шланг главного цилиндра сцепления | |||||||||||
| A13-1602060 | 5 | M | B | B | • | S | S | S | 1 | |||
| 6 | Хомут пружинный | |||||||||||
| AQ60114 | 5 | M | B | B | • | S | S | S | 1 | |||
| 7 | Трубка главного цилиндра сцепления в сборе | |||||||||||
| A13-1602030 | 5 | M | B | B | • | S | S | S | 1 | |||
| 8 | Зажим | |||||||||||
| M11-3506023 | 5 | M | B | B | • | S | S | S | 2 | |||
| 9 | Кронштейн | |||||||||||
| A21-1602043 | 5 | M | B | B | • | S | S | S | 1 | |||
| 10 | Скоба фиксирующая | |||||||||||
| S11-3506021 | 5 | M | B | B | • | S | S | S | 2 | |||
| 11 | Гайка М6 | |||||||||||
| Q32006 | 5 | M | B | B | • | S | S | S | 1 | |||
| 12 | Шланг гибкий в сборе | |||||||||||
| A15-1602040 | 5 | M | B | B | • | S | S | S | 1 | |||
| 13 | Кронштейн | |||||||||||
| A15-1602043 | 5 | M | B | B | • | S | S | S | 1 | |||
| 14 | Болт М6х16 | |||||||||||
| Q1840616 | 5 | M | B | B | • | S | S | S | 1 | |||
| 15 | Трубка рабочего цилиндра сцепления в сборе | |||||||||||
| A15-1602050 | 5 | M | B | B | • | S | S | S | 1 | |||
| 16 | Цилиндр сцепления рабочий в сборе | |||||||||||
| A15-1602070 | 5 | M | B | B | • | S | S | S | 1 | |||
| 17 | Болт М8х22 | |||||||||||
| Q1840822 | 5 | M | B | B | • | S | S | S | 2 | |||
| 18 | Кронштейн крепления цилиндра сцепления | |||||||||||
| 515МНА-1702060 | 5 | M | B | B | • | S | S | S | 1 | Входит в силовой агрегат | ||
| 19 | Хомут | |||||||||||
| AQ60215 | 5 | M | B | B | • | S | S | S | 1 | |||
